橡胶接头安装使用规范及安装说明书

橡胶接头安装使用规范及安装说明书

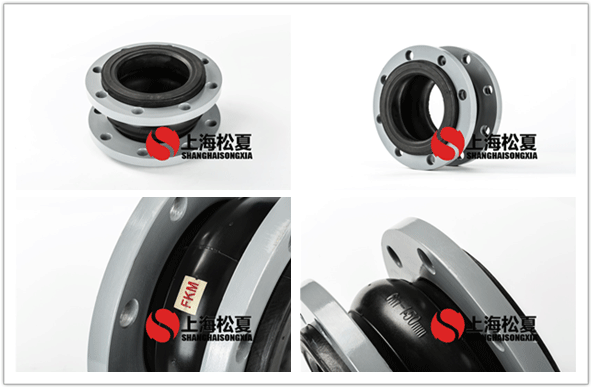

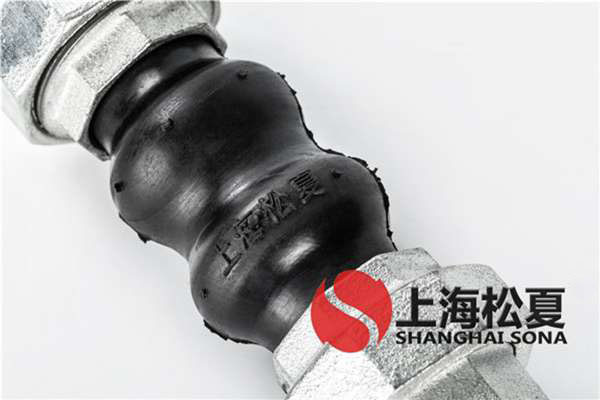

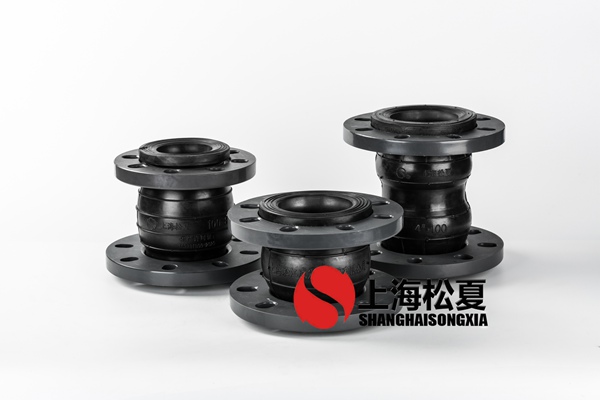

橡胶接头 又称橡胶软接头、橡胶管接头、橡胶减震器、橡胶补偿器、橡胶膨胀节、高压橡胶接头等名称，是管道或设备之间的一种柔性接头橡胶制成的空心橡胶球。它利用橡胶材料的柔韧性、高弹性和气密性来补偿管道设备运行或热胀冷缩引起的位移变化，并吸收设备的振动。达到良好的减振降噪效果。按结构分为单球体、双球体、三球体、异径管、弯头、三通等；按连接形式有螺纹连接、法兰连接、卡箍连接、使用较多的是法兰连接型。管状橡胶件是由内外层橡胶、帘线层和钢丝圈硫化成型，然后与金属法兰或平行接头松套组合而成。本产品可降低振动和噪音，并能补偿因温度变化引起的热胀冷缩，广泛应用于各种管道系统。橡胶接头是一种高弹性、高气密性、中等耐候性和耐候性的管接头。本产品利用橡胶的弹性、高气密性、耐介质性、耐候性、耐辐射性等优点，采用高强度、冷热稳定性强的涤纶帘子布，经交叉复合，经高压, 它是由高温模具硫化而成。由于橡胶接头综合性能好，主要起到减震、降噪、降噪的作用。因此广泛应用于化工、建筑、给排水、石油、轻重工业、制冷、环卫、水暖、消防、电力等基础工程。

橡胶接头安装说明：

1、 安装橡胶软接头时，严禁超出位移极限安装。

2、平装、悬吊、立式安装橡胶接头，橡胶接头的实际工作轴向位移压力小于管道的支撑力，否则应加装防脱装置安装时防止压力拉断。

3、 管道必须有固定支架或固定支架，固定支架的受力必须大于轴向力。立式安装和架空安装时，产品两端必须安装相应的固定支架和承力支架，防止产品受压后拉出。

4、 安装螺栓要对称、逐渐拧紧，防止局部泄漏。

5、安装橡胶接头时，远离热源，严禁使用不符合本产品要求的介质。

橡胶接头安装说明：

1、在管道中安装柔性橡胶接头时，必须处于自然状态，不得人为使产品变形。

当管道介质为耐酸碱、油、高温等特殊材料时，应选用比管道工作压力高一档的接头。

2、连接橡胶接头的法兰应为阀门法兰或符合GB/.1(RF)的法兰。

3、可曲围橡胶接头 正常适用介质为0-60°C的普通水。应选用油、酸、碱、高温等腐蚀性和质地坚硬条件的特殊介质。相应地，特殊抗性材料橡胶接头不能盲目或普遍使用。

4、柔性橡胶接头在水泵的进出水口使用时，应位于水弹簧的侧面，水弹簧与大口径之间应加装金属异径管减速机出口。

5、 当管道位移大于等于接头最大补偿量时，应增加接头数量绕性橡胶接头，使位移平行。严禁通过调整管道的超差使接头处于极限挠度位移和偏差状态，更不能超限（伸长、位移、挠度等），具体使用的安装数据见表下表。

6、 高层给水或悬空给水，管道应固定在吊架、支架或锚架上，接头不应承受管道本身的重量和轴向力，否则接头应装有防拉脱装置（其承载能力必须大于管道的轴向力）。

7、安装橡胶接头时，螺栓的螺钉应伸到接头外侧，各法兰端面螺栓按斜压法反复均匀拧紧防止压力偏差。螺纹接头应使用标准扳手均匀拧紧。不要用加力器强行使接头打滑、打滑或断裂，并定期检查，以免松动造成脱开或渗水。

8、 橡胶软接头首次受压后（如安装试压等）或长期停用和重新启用前，螺栓应重新加压并拧紧后，方可投入使用。手术。

9、 使用或存放橡胶软接头时，应避免高温、臭氧油和酸碱环境。户外使用或面向阳光和风的管道应建造遮阳板。严禁暴力、雨淋、风浊。严禁在接缝表面涂刷和防风保温材料。由于橡胶接头的老化问题绕性橡胶接头，应及时检查更换。

10、灵活橡胶接头安装时严禁超过位移限制。

11、 安装螺栓要对称，逐渐拧紧，防止局部泄漏。

1 当2、安装在平坦地面、悬空或垂直橡胶接头时，橡胶接头的实际工作轴向位移压力应小于管道的支撑力，否则应加装防拉脱装置，防止工作压力拉脱。

13、橡胶接头远离热源和臭氧区。严禁强辐射。暴露在阳光下和使用不符合本产品要求的介质。

14、橡胶接头 在运输、装卸、安装过程中，严禁用锋利的器具划伤密封面。

15、 安装上述产品时，请使用蝶阀专用法兰或小口径法兰，以免安装后法兰拉断、漏水、渗水。
