橡胶膨胀节是一种常见的管道连接方式

发布时间:2021-11-02 09:41 文章来源:上海松夏减震器有限公司

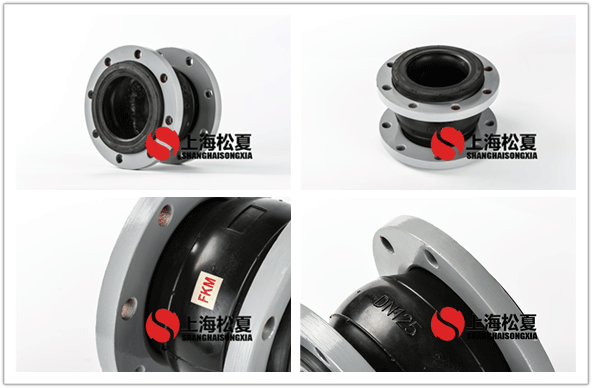

橡胶膨胀节是一种常见的管道连接方式

本实用新型专利技术涉及一种抗轴向变形橡胶膨胀节,包括管体、第一法兰和第二法兰。第一法兰和第二法兰分别套设在管体的两端。管体的两端分别与第一环体和第二环体一体成型,第一法兰的外侧固定连接若干个第一弹簧,第一法兰的外侧固定连接若干个第二弹簧。第二法兰的外侧。本体还套有第三弹簧,第三弹簧夹在第一法兰和第二法兰之间,第一法兰抵靠第一环体,第二法兰抵靠第二环体,第三弹簧的一端抵靠靠在第一个法兰上,第三弹簧的另一端抵靠第二凸缘。第一弹簧和第二弹簧对法兰施加与轴向拉力相反的弹力,从而抵消或减小轴向拉力对管体的拉伸作用,第三弹簧的布置可以起到具有缓冲作用,可防止两法兰间的碰撞,降低噪音,具有良好的实用性。

橡胶膨胀节是一种常见的管道连接方式

技术介绍

橡胶膨胀节是一种常见的管道连接方式。现有的橡胶膨胀节一般包括管体和管体两端的法兰。这种结构的橡胶膨胀节与管道连接后,法兰会对管体产生很大的轴向拉力。在此轴向拉力作用下,管体会沿轴向变形,从而降低橡胶膨胀节的使用寿命,有待改进。

其中,第一法兰和第二法兰的结构相同,第一法兰包括第一半环和第二半环,第一半环和第二半环通过紧固件连接。其中,第一半环的两端分别延伸有第一连接部和第二连接部,第二半环的两端分别延伸有第三连接部和第四连接部,第一连接部和第四连接部。第三连接部通过第一螺栓固定连接,第二连接部和第四连接部通过第二螺栓固定连接。其中,连接通孔均匀分布在第一法兰上。其中,管体包括第一抗氧化层、第一橡胶层、由内向外依次连接的不锈钢层、第二橡胶层和第二抗氧化层。其中,第二抗氧化层的表面覆盖有阻燃层。其中,第一环体的外圆周套有第一密封圈,第二环体的外圆周套有第二密封圈。其中,第一密封环的厚度为第一环体厚度的三分之一至二分之一,第二密封环的厚度为第二环体厚度的三分之一至二分之一. 本技术的有益效果: 本技术的抗轴向变形橡胶膨胀节设有第一弹簧、第二弹簧和第三弹簧。法兰与管道连接后,第一弹簧和第二弹簧对法兰施加与轴向拉力相反的弹力,从而抵消或减小轴向拉力对管体的拉伸作用,防止变形管体。第三弹簧的布置一方面可以起到缓冲作用,另一方面可以防止两个法兰之间的碰撞,降低噪音,具有很好的实用性。橡胶膨胀节是一种常见的管道连接方式

本实施例中,第一环体4和第二环体5的外表面均设有螺纹。该设置结构简单,易于成型,方便将第一环体4和第二环体5分别旋入管内,增强了结构的稳定性,具有良好的实用性。本实施例中,第一法兰2的外表面设有多个第一凹槽,多个第一凹槽等间距排列,第一弹簧6的一端对应插入固定在第一凹槽内。 第一弹簧6的另一端凸出第一凹槽,第二凸缘3的外侧设有多个第二凹槽,多个第二凹槽等间距排列。一端对应插入固定在第二凹槽中,第二弹簧7的另一端突出第二凹槽。该装置结构简单,易于成型,对第一弹簧6和第二弹簧7的固定效果好,可以防止第一弹簧6和第二弹簧7的位移,并能提供合适的弹力。同时。本实施例的第一法兰2和第二法兰3具有相同的结构。第一法兰2包括第一半环和第二半环。半环通过扣件连接,第一半环的两端分别从第一连接部和第二连接部延伸,第二半环的两端分别从第三连接部和第四连接部延伸, 第一连接部与第三连接部通过第一螺栓固定连接,第二连接部与第四连接部通过第二螺栓固定连接。该设置结构简单易成型,可以将法兰和管体1分开生产再组装,简化了工艺食品级橡胶膨胀节,提高了生产效率,实用性好。

本实施例中,第一法兰2上均匀分布有连接通孔9,用于插入螺栓将法兰连接到管道上,使用方便。本实施例的管体1包括由内向外依次连接的第一抗氧化层、第一橡胶层、不锈钢层、第二橡胶层和第二抗氧化层。该装置结构简单,成型容易,结构强度高,抗氧化性好,使用寿命长。本实施例的第二抗氧化层表面覆盖有阻燃层。该装置结构简单,阻燃性能好,安全性好。本实施例中,第一环体4的外周套有第一密封圈,第二环体5的外周套有第二密封圈。安装结构简单,易于成型,可提高橡胶膨胀节连接的密封性能,防止漏液,具有良好的实用性。本实施例中第一密封圈的厚度为第一环体4的厚度的三分之一至二分之一,第二密封环的厚度为第二环体5的厚度的三分之一至二分之一。一半。该安装结构简单,易于成型,可为第一环体4和第二环体5插入管道预留空间,便于橡胶膨胀节的连接和安装,具有良好的实用性。最后,需要说明的是,上述实施例仅用以说明本技术的技术方案,并不用于限制本技术的保护范围。虽然已经结合优选实施例详细描述了本技术,但是本领域普通技术人员应当理解,在不脱离本技术方案的实质和范围的情况下,可以对本技术的技术方案进行修改或等效替换。

【技术保护点】

一种可防止轴向变形的橡胶膨胀节,其特征在于包括管体、第一法兰和第二法兰,第一法兰和第二法兰分别套在管体上、第一环体和第二环体管体两端分别一体成型,第一法兰外侧固定连接若干第一弹簧,第二法兰外侧固定连接若干第二弹簧,其侧面固定连接若干第二弹簧,管体上套有第三弹簧。第三弹簧夹在第一法兰与第二法兰之间。第一种方法法兰抵靠第一环体,第二法兰抵靠第二环体,第三弹簧的一端抵靠第一法兰。

【技术特点摘要】

橡胶膨胀节是一种常见的管道连接方式

1. 一种防止轴向变形的橡胶膨胀节,其特征在于包括管体、第一法兰和第二法兰,第一法兰和第二法兰分别套在管体的两端所述管体的两端分别一体成型有第一环体和第二环体,所述第一法兰的外表面固定连接有多个第一弹簧。多个第二弹簧固定连接在两个法兰的外侧,管体上还套有第三弹簧,第三弹簧夹在第一法兰和第二法兰之间食品级橡胶膨胀节,第一法兰抵靠在管体上。第一环体,第二凸缘抵靠第二环体,第三弹簧的一端抵靠第一凸缘,所以第三个弹簧的另一端紧靠第二个法兰。2.根据权利要求1所述的抗轴向变形橡胶膨胀节,其特征在于,所述第一环体和第二环体的外表面均设有螺纹。3.根据权利要求1所述的抗轴向变形橡胶膨胀节,其特征在于:所述第一法兰的外表面设有多个第一凹槽、多个第一凹槽等间隔排列,第一弹簧的一端对应插入固定在第一凹槽中,第二法兰的外侧设有多个第二凹槽,多个第二凹槽等距。第二弹簧的一端对应插入固定在第二凹槽中。
